螺纹尺寸：M30x2

编号对应图上编号：

①A2普通式螺母   ②A2喇叭口式螺母   ③A2压板式螺母（含压条和螺丝）   ④A2直通节  ⑤A2联通节   ⑥A2橡胶圈（标准）   ⑦A2垫圈   ⑧A2堵片   ⑨A2堵头

◆ 执行标准：GB/T 3836-2021、Q/MK MA0301-2022

◆ 可配电缆外径≤Φ15mm（具体多少由橡胶圈内孔决定），可参考：防爆橡胶圈内孔对应电缆外径

压紧螺母选择指南：

直通节和联通节选择指导：

订货须知：为了高效沟通，订货尽量使用下列名称（名称对应图上编号）

可单独订购：

①A2普通式螺母   ②A2喇叭口式螺母   ③A2压板式螺母（含压条和螺丝）   ④A2直通节  ⑤A2联通节   ⑥A2橡胶圈（标准）   ⑦A2垫片   ⑧A2堵片   ⑨A2堵头

建议成套订购：

（1） A2普通式堵片全套        =A2普通式螺母+橡胶圈（标准）+垫圈+堵片
（2） A2普通式堵头全套        =A2普通式螺母+橡胶圈（标准）+垫圈+堵头
（3） A2普通式堵片全套+直通节   =A2普通式螺母+橡胶圈（标准）+垫圈+堵片+直通节
（4） A2普通式堵头全套+直通节   =A2普通式螺母+橡胶圈（标准）+垫圈+堵头+直通节
（5） A2普通式堵片全套+联通节   =A2普通式螺母+橡胶圈（标准）+垫圈+堵片+联通节
（6） A2普通式堵头全套+联通节   =A2普通式螺母+橡胶圈（标准）+垫圈+堵头+联通节

（7） A2喇叭口式堵片全套      =A2喇叭口式螺母+橡胶圈（标准）+垫圈+堵片
（8） A2喇叭口式堵头全套      =A2喇叭口式螺母+橡胶圈（标准）+垫圈+堵头
（9） A2喇叭口式堵片全套+直通节  =A2喇叭口式螺母+橡胶圈（标准）+垫圈+堵片+直通节
（10）A2喇叭口式堵头全套+直通节  =A2喇叭口式螺母+橡胶圈（标准）+垫圈+堵头+直通节
（11）A2喇叭口式堵片全套+联通节  =A2喇叭口式螺母+橡胶圈（标准）+垫圈+堵片+联通节
（12）A2喇叭口式堵头全套+联通节  =A2喇叭口式螺母+橡胶圈（标准）+垫圈+堵头+联通节

（13）A2压板式堵片全套        =A2压板式螺母+橡胶圈（标准）+垫圈+堵片
（14）A2压板式堵头全套        =A2压板式螺母+橡胶圈（标准）+垫圈+堵头
（15）A2压板式堵片全套+直通节   =A2压板式螺母+橡胶圈（标准）+垫圈+堵片+直通节
（16）A2压板式堵头全套+直通节   =A2压板式螺母+橡胶圈（标准）+垫圈+堵头+直通节
（17）A2压板式堵片全套+联通节   =A2压板式螺母+橡胶圈（标准）+垫圈+堵片+联通节
（18）A2压板式堵头全套+联通节   =A2压板式螺母+橡胶圈（标准）+垫圈+堵头+联通节

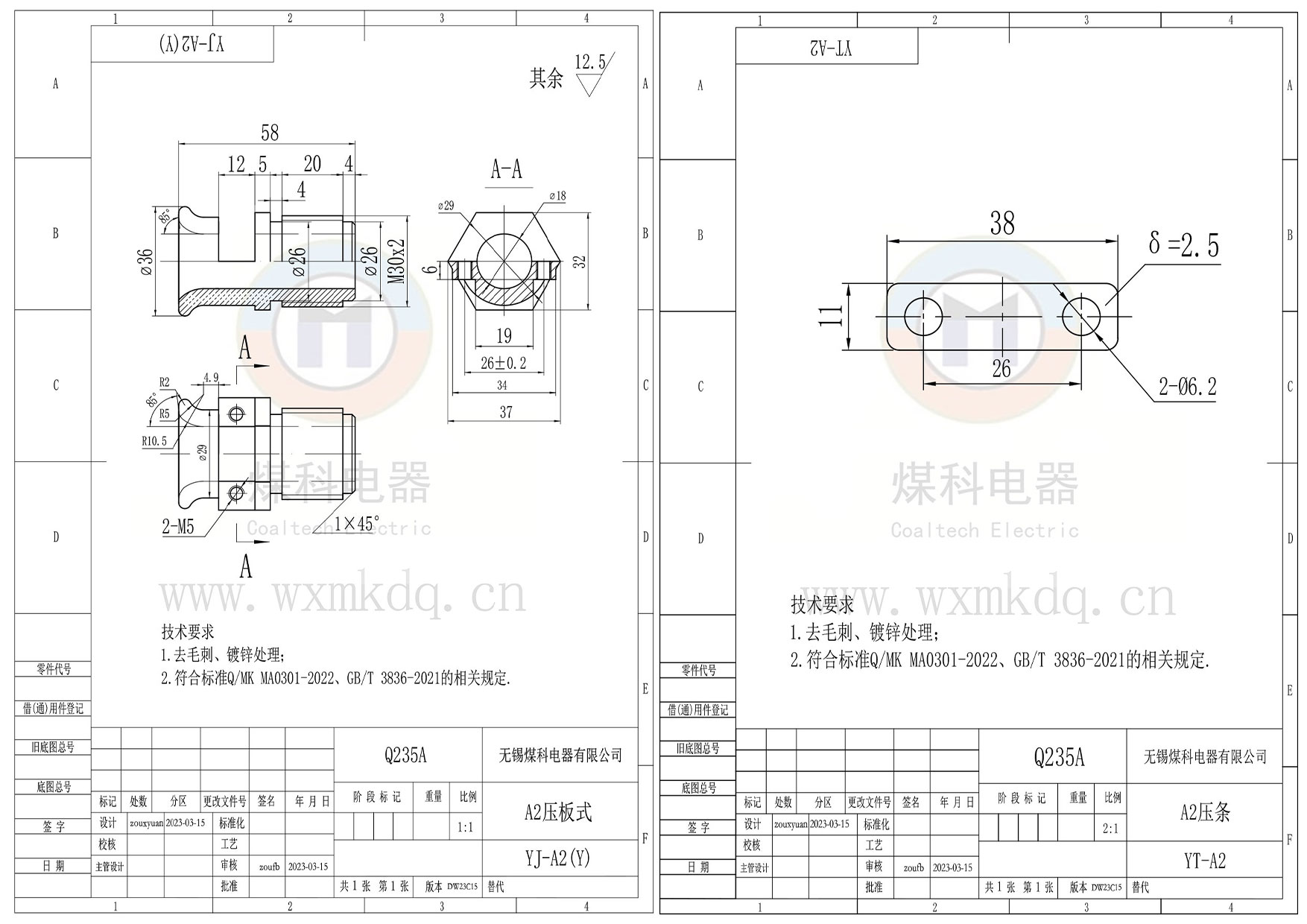

■产品详细机械图纸■

引入装置 选型简介

（1）防爆橡胶圈（阻燃）通过 相关的热稳定试验，并取得国家防爆检验站检验报告；

（2）防爆橡胶圈可按照客户的要求定做！现有尺寸可参考具体选型页面！

（3）标准型以外，包含多种规格（M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……）欢迎来电咨询！

（4）标准型电缆引入线装置 比较选型
