KDW220/5D 隔爆兼本安型直流稳压电源
时间:2023-04-01


安标证号:MAB201161     防爆证号:CQEx20.0009X

CCC证书编号:2020312303000464

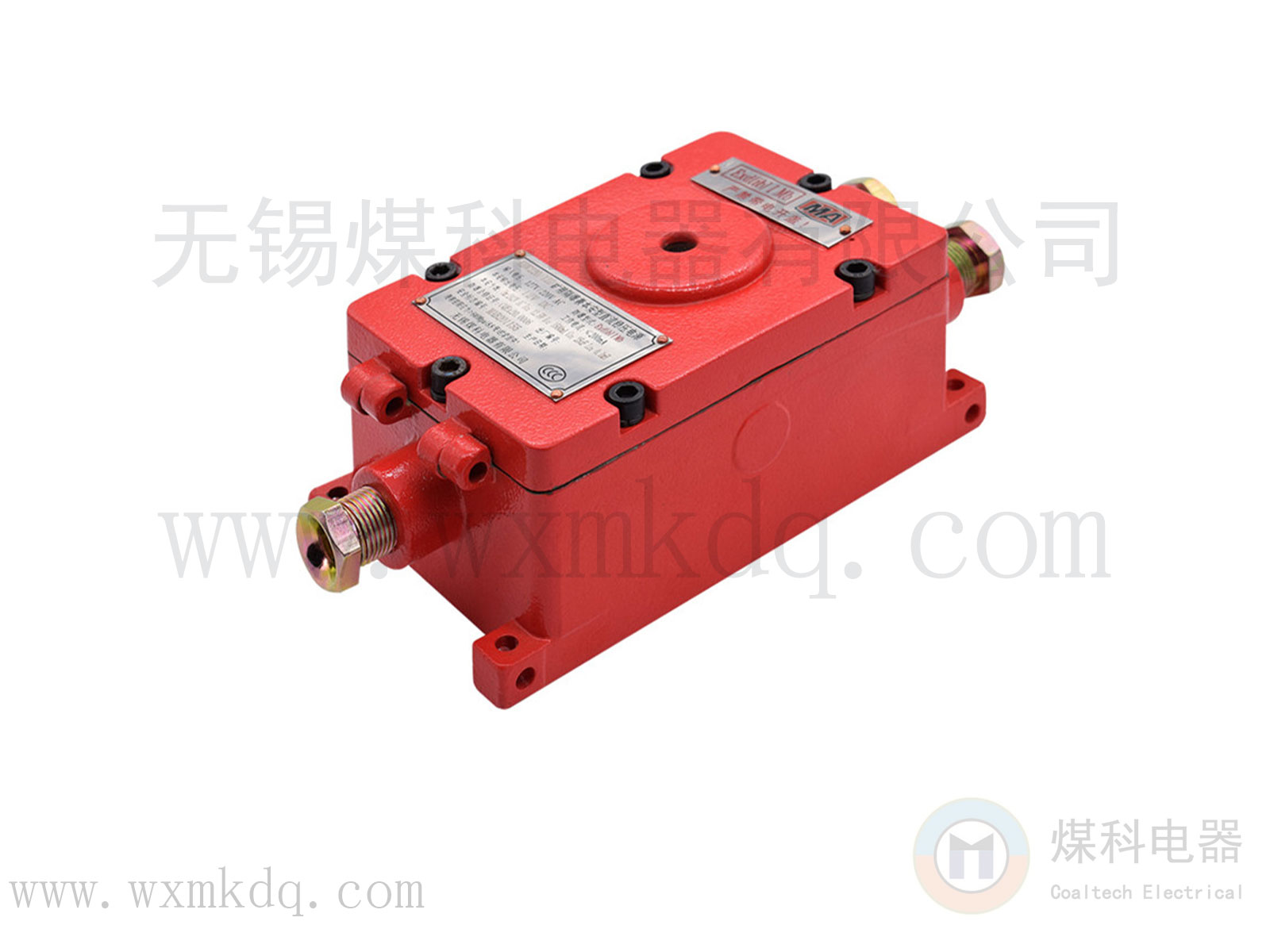

KDW220/5D矿用隔爆兼本安型直流稳压电源(以下简称“电源”)可用于有瓦斯、煤尘等爆炸性危险场所,其外壳防护等级达到IP54,外壳采用硅溶胶精密浇铸再精加工成型,内外表面进行防锈、涂漆处理,隔爆面进行磷化处理。内部集成无锡煤科电器有限公司生产的高性能模块化的MKD-Q型输出本质安全型电源模块,该电源模块输出有双重化过压、过流、短路等保护。

本电源可以输出一种有较高的带载能力电压,在煤矿井下给各种监控设备、传感器等本质安全型电路提供稳定的电源;本电源体积小巧,重量轻,装拆移位使用十分方便。


★ 使用环境条件:

1. 环境温度:0℃~40℃;

2. 湿度:≤95%(+25℃);

3. 环境大气压:86kPa~1l6kPa;

4. 无显著振动和冲击的场所;

5. 周围介质无腐蚀性气体;

6. 无溅水和淋水的场所;

7. 有瓦斯和煤尘爆炸危险的煤矿井下。

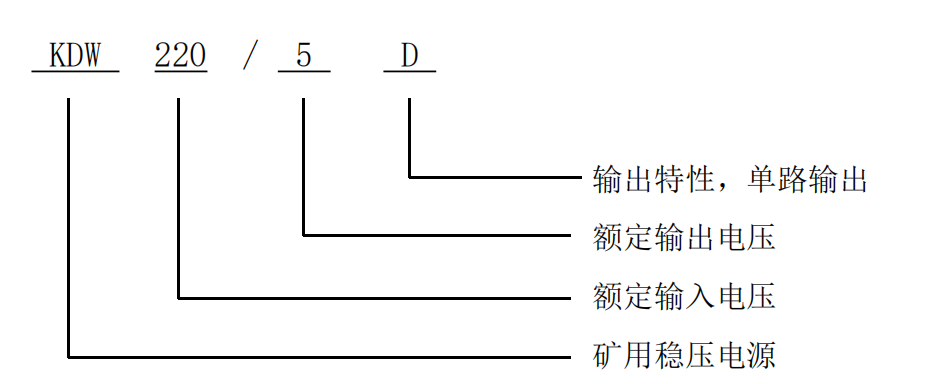

★ 型号命名:


★ 防爆标志:Ex db[ib Mb] I Mb;防爆类型:矿用隔爆兼本质安全型


★ 主要技术指标

 1.额定交流工作电压:AC127V/AC220V;

 2.电压范围:75%~110%(95VAC~242VAC);

 3.整机工作电流:≤400mA AC;

 4.额定输出电压:5V;

 5.额定输出电流:2800mA;

 6.过压保护值:≤5.5V;

 7.过流保护值:≤3000mA;

 8.输出电压偏离值:≤5%;

 9.短路电流:≤100mA;

 10.周期与随机偏移峰峰值:≤250mV;

 11.负载效应:≤5%;

 12.源效应:≤5%。

 13.本安参数:Um:242V AC;  Uo:5.5V;  Io:3.0A;  Co:1000uF;  Lo:0.05mH;


★ 电气间隙和爬电距离

 接线端子电气间隙和爬电距离应符合GB3836.3-2021中4.3和4.4的要求:

 电压5V:电气间隙和爬电距离均≥2.0mm;

 电压AC127V/AC220V:电气间隙≥5.0mm,爬电距离≥8.0mm;

 本安电路接线端子与非本安电路接线端子之间的距离≥50mm。

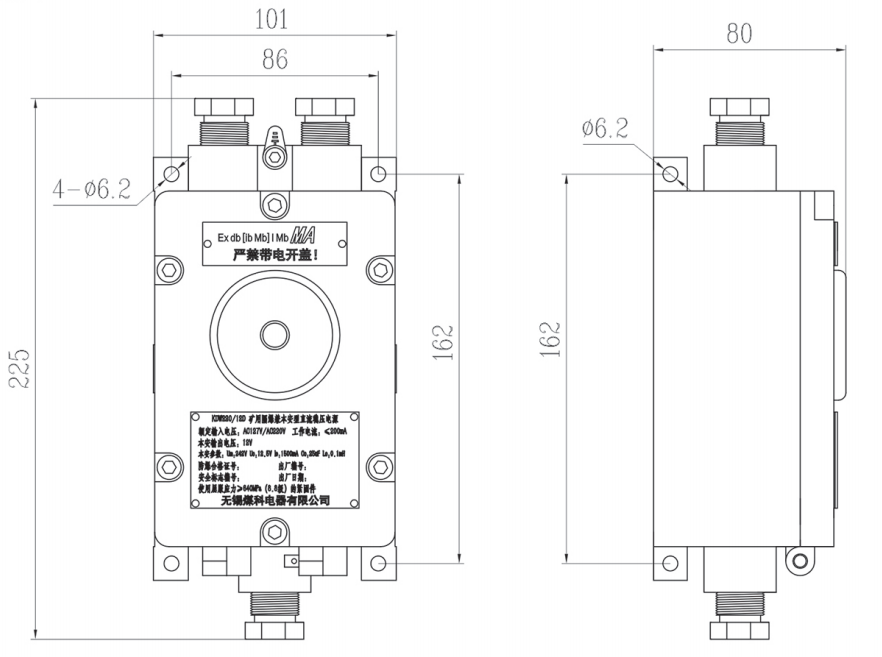

★ 安装尺寸

 长×宽×高:225mm×101mm×80mm。

 重量:≈4.6kg
